Muurafdeksysteem A

Muurafdeksysteem A

De Roval-Muurafdeksystemen worden projectmatig gefabriceerd en kunnen toegepast worden nadat het dakwerk gereed is. De muurafdekkappen kunnen in ieder gewenste Ral-kleur of geanodiseerde uitvoering worden geleverd. Deze dakrandafwerkingen passen perfect in het concept van DUBO-bouwen én Circulair bouwen. De negen (9) verschillende modellen hebben een oneindig aantal maat-mogelijkheden en worden op een klangconstructie, voorzien van EPDM-afdichting, vastgeklikt. Daardoor ontstaat er een blinde- en waterdichte bevestiging.

De Roval-Muurafdeksystemen kunnen eenvoudig worden gedemonteerd en gescheiden worden afgevoerd.



Artikeloverzicht

Klik op één van de onderstaande types voor technische tekeningen en bestek

CAD Bestek Hoogte voorzijde Breedte Hoek achterzijde Inbouwbreedte Inbouwbreedte Uitvoering
158170 158170 158170 158170 CAD Specs 70 mm 250 mm 110 graden 200 mm 200 mm

Bekijk hier onze garantievoorwaarden op onze producten.

Alle breedtematen (dakrandbreedte) zijn mogelijk, als voorbeeld is hierboven 200 mm gebruikt. De maten zijn aan te passen.

Afmetingen:

Profiellengte:

2000, 2500, 3000, 4000 mm. Andere lengten op aanvraag.

Profielbreedte:

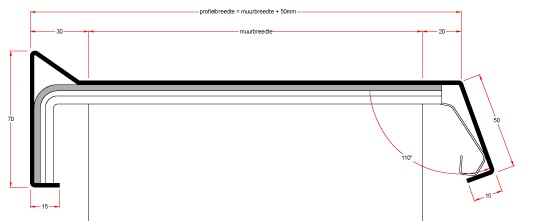

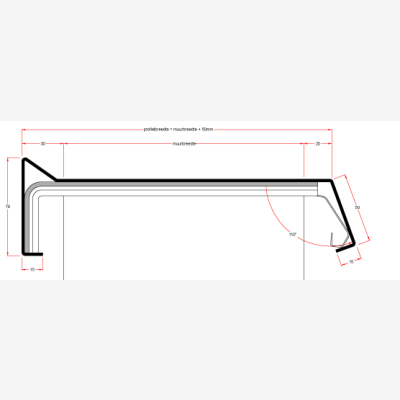

De profielbreedte is de breedte van de dakrandafwerking + 50 mm in geval van Roval type A, C en E. Bij type B, D, F en G is de profielbreedte de breedte van de randafwerking + 60 mm.

Profieldikte:

  • minimaal 1,5 mm bij een profielbreedte tot 160 mm;
  • minimaal 2,0 mm bij een profielbreedte tot 300 mm;
  • minimaal 3,0 mm bij een profielbreedte vanaf 300 mm.

Profielhoogte:

  • vlakke uitvoering standaard 50 mm;
  • met vuilkeerrand standaard 70 mm.

Uitzetting:

Bij montage rekening houden met de uitzetting van aluminium, ca. 1 mm per meter lengte.

Maatvoering:

Door de toepassing van Roval muurafdekprofielen is het mogelijk om: met de specifieke wensen van elke bouw rekening te houden. de maten A, B en C aan uw wensen m.b.t. de vormgeving aan te passen. praktisch elke denkbare uitvoering te vervaardigen.

Bepalen van Maat A:

Om de ruwbouw voldoende tegen inregenen te beschermen dient deze ca. 40 mm. te worden afgedekt. Derhalve is het te adviseren om voor de Maat A minimaal 50 mm aan te houden.

Bepalen van Maat B:

Indien 2 haakse zettingen worden toegepast dient men minimaal 60 mm bij de muurbreedte op te tellen, in het geval van 1 haakse zetting en 1 schuine zetting is dit minimaal 50 mm.

Bepalen van Maat C:

Om het profiel over een bevestigingsklang te kunnen klikken en ook voldoende sterkte te geven zal deze maat minimaal 50 mm moeten bedragen.

Bepalen van de materiaaldikte:

Minimaal 1,5 mm bij een profielbreedte tot 160 mm; minimaal 2,0 mm bij een profielbreedte tot 300 mm; minimaal 3,0 mm bij een profielbreedte vanaf 300 mm.

Gelaste Binnen- en Buitenhoeken:

Tot een B-maat van 300 mm is de standaard-hoekafmeting 500 x 500 mm. Bij een grotere B-maat geldt als minimale afmeting maat B + 200 mm.

Speciale hoeken en/of aansluitingen:

Naast de genoemde standaardhoeken zijn vanzelfsprekend alle denkbare andere aansluitingen mogelijk. Op verzoek maken wij gaarne een gedetailleerde aanbieding.

Kopschotten:

Zowel dichtgelaste als opstaande kopschotten zijn mogelijk.

Klangenafstand:

Maximaal 750 mm h.o.h., afhankelijk van bouwhoogte en afdekbreedte.

Oppervlakte-keuze:

Onbehandeld aluminium (brute) Blank geanodiseerd (kleurverschillen mogelijk) In kleur gemoffeld
