Système de couvre-mur - Variable

Système de couvre-mur - Variable

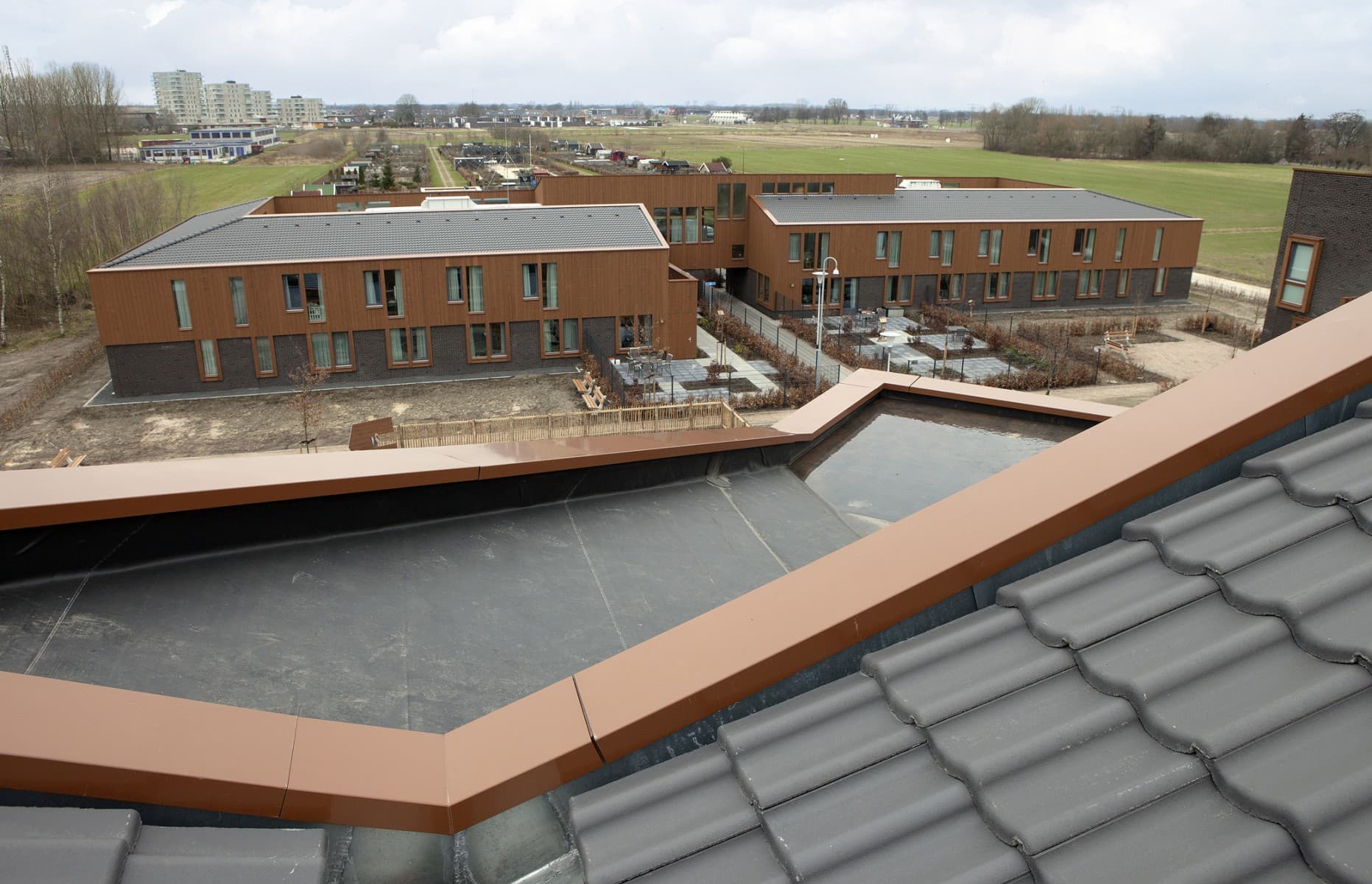

Systèmes de couvre-murs fabriqués par projet. Peuvent être montés après la finition de la toiture. Cette finition de bord de toit s’inscrit parfaitement dans le concept de la construction durable. Neuf (9) modèles différents avec une foule de dimensions possibles. Les systèmes de couvre-murs sont cliqués sur une structure de support à clips avec étanchéité cellulaire, ce qui crée une fixation étanche et invisible. Outre les couvre-murs standard, il existe d’innombrables solutions sur mesure.

Aperçu de l’article

Cliquez sur l’un des types ci-dessous pour les schémas techniques et les spécifications

CAD Spécifications Hauteur avant Largeur Angle arrière Largeur d’encastrement Largeur d’encastrement Modèle
158075 158075 158075 158075 CAD - mm mm degrés 200 mm 200 mm

Découvrez ici les conditions de garantie de nos produits

Dimensions:

Longueur du profil:

2000, 2500, 3000, 4000 mm. Autres longueurs sur demande.

Largeur du profil:

La largeur du profil est la largeur de la finition de rive + 50 mm dans le cas de Roval type A, C et E. Pour les types B, D, F et G, la largeur du profil est la largeur de la rive + 60 mm.

Épaisseur du profil:

  • au moins 1,5 mm pour une largeur de profil de max. 160 mm ;
  • au moins 2,0 mm pour une largeur de profil de max. 300 mm ;
  • au moins 3,0 mm pour une largeur de profil à partir de 300 mm.

Hauteur du profil:

  • exécution plate standard 50 mm ;
  • avec bord de rejet des saletés standard 70 mm.

Dilatation:

Au montage, tenir compte de la dilatation de l’aluminium, env. 1 mm par mètre de longueur.

Dimensionnement:

L’utilisation de profils de recouvrement mural de Roval permet de tenir compte des souhaits spécifiques de chaque construction, d’adapter les tailles A, B et C à vos souhaits en matière de forme et de réaliser pratiquement toutes les exécutions imaginables.

Détermination des dimensions A:

Afin de protéger suffisamment le gros-œuvre contre la pluie, prévoir un dépassement d’environ 40 mm. Il est donc recommandé de retenir au moins 50 mm pour la Taille A.

Détermination des dimensions B:

En cas d’utilisation de 2 sertissements perpendiculaires, ajouter au moins 60 mm à la largeur du mur. Dans le cas de 1 sertissement perpendiculaire et de 1 sertissement oblique, le minimum est de 50 mm.

Détermination des dimensions C:

Pour pouvoir cliquer le profil sur un support de fixation et assurer une résistance suffisante, cette mesure devra être d’au moins 50 mm.

Détermination de l’épaisseur du matériau:

Au moins 1,5 mm pour une largeur de profil de max. 160 mm ; Au moins 2,0 mm pour une largeur de profil de max. 300 mm ; Au moins 3,0 mm pour une largeur de profil à partir de 300 mm ;

Angles intérieurs et extérieurs soudés:

Jusqu’à une taille B de 300 mm, les dimensions d’angle standard sont de 500 x 500 mm. En cas de taille B supérieure, la dimension minimale est de la taille B + 200 mm.

Angles et/ou raccords spéciaux:

Outre les angles standard indiqués précédemment, toutes sortes d’autres raccords sont évidemment possibles. Sur demande, nous nous ferons un plaisir de vous remettre un devis détaillé.

Ridelles:

Possibilité de ridelles soudées ou en rebord.

Intervalle entre les supports:

Intervalle de max. 750 mm selon la hauteur de construction et la largeur de recouvrement.

Choix de surface:

Aluminium non traité (brut) Anodisé brut (différences de couleur possibles) Thermolaquage couleur.


Vous avez besoin d’aide pour faire le bon choix ? Faites appel à l’un de nos spécialistes.

Contactez-nous ou demandez directement un devis.
